СИЗ от падения с высоты: привязь, строп, анкерная точка
Эксперт fakel-shop
Специалист по охране труда · 12 сентября 2026 г.
Инженерный разбор систем защиты от падения: ключевые элементы, отличие страховки от удержания, расчет фактора падения и правила предэксплуатационной проверки.
Любые СИЗ от падения с высоты представляют собой единую неразрывную цепочку: анкерное устройство, соединительно-амортизирующая подсистема и нательная привязь. Если хотя бы один компонент подобран неверно или отсутствует, система не выполнит свою задачу при срыве работника. Правильный выбор компонентов исключает травмирование ударной нагрузкой и гарантирует безопасную остановку падения.
Из чего состоит система и зачем каждый элемент
Комплекс защиты строится по принципу неделимой цепи ABC (Anchor, Body wear, Connector). Выход из строя одного звена приводит к отказу всего комплекса:
- Анкерное устройство (точка крепления). Это база, к которой крепится вся система. Анкерная точка может быть структурной (балка, колонна), временной (текстильная петля, анкерная стропа) или подвижной (жесткие и гибкие анкерные линии). Главный критерий — расчетная прочность. По правилам безопасности при работе на высоте точка крепления должна выдерживать нормативную статическую нагрузку на одного человека без разрушения.
- Привязь (нательный компонент). Единственный элемент, который надевается непосредственно на человека. В страховочных системах монтажные пояса без наплечных лямок категорически запрещены. При падении в одном поясном ремне динамический удар приводит к перелому позвоночника и сдавливанию внутренних органов за доли секунды. Страховочная привязь распределяет кинетическую энергию рывка по бедрам, тазу, грудной клетке и плечам, удерживая тело работника строго вертикально лицом вверх после зависания.
- Соединительно-амортизирующая подсистема. Звено, связывающее привязь с анкером. Это может быть строп с амортизатором, блокирующее устройство втягивающего типа (СЗВТ) или ползунковый уловитель на анкерной линии. Задача этого элемента — не просто удержать массу человека, а снизить пиковую динамическую нагрузку при остановке падения до физиологически безопасного порога (не более 6 кН по ТР ТС 019/2011).
Удерживающая система и страховочная: разница
Путаница между этими системами — частая причина закупки неподходящего оборудования и производственного травматизма. Их назначение принципиально различно.
- Удерживающая система (ограничения перемещения). Ее задача — полностью исключить возможность попадания работника в зону риска падения. Длина стропа подбирается так, чтобы человек физически не мог подойти к неогражденному краю площадки. В такой системе падение невозможно в принципе, поэтому амортизатор рывка не требуется, а в качестве привязи допускается использование удерживающего пояса (привязи для позиционирования).
- Страховочная система. Рассчитана на ситуацию, когда падение может произойти (например, работы на наклонной кровле, лесах, подмостях без ограждений). Ее назначение — безопасно остановить начавшееся падение. Здесь обязательны полная нательная система с набедренными и наплечными лямками и демпфирующий элемент.
| Параметр | Удерживающая система | Страховочная система |
|---|---|---|
| Основная цель | Не допустить подход к перепаду высот | Безопасно остановить начавшийся срыв |
| Возможность падения | Исключена правильной длиной стропа | Присутствует как вероятный риск |
| Тип привязи | Поясная удерживающая привязь | Полная страховочная привязь с лямками |
| Амортизатор рывка | Не требуется | Обязателен в составе подсистемы |
| Точка крепления стропа | Боковые или поясные кольца | Спинной элемент (D-кольцо) или грудной |
Фактор падения и запас высоты
Для оценки опасности срыва применяют понятие фактора падения (Fall Factor). Это отношение высоты свободного падения к длине соединительного элемента:
- Фактор 0: точка крепления расположена над головой работника, строп постоянно натянут. Свободное падение отсутствует, усилие рывка минимально.
- Фактор 1: анкер закреплен на уровне груди (точки крепления на привязи). Глубина падения равна рабочей длине стропа.
- Фактор 2: анкерная точка находится на уровне ступней или перекрытия. Работник пролетает две длины стропа до момента начала его натяжения. Это наиболее опасный сценарий.
Помимо фактора падения, инженер по охране труда обязан рассчитывать запас высоты (клиренс). Это расстояние от анкерной точки до ближайшего препятствия или земли внизу.
Формула расчета запаса высоты включает в себя:
- Длину стропа с карабинами (обычно до 2 м);
- Длину раскрытия амортизатора (разрыв текстильного компенсатора может составить до 1,2–1,5 м);
- Смещение элементов привязи и рост работника от точки крепления до стоп (принимается равным 1,5–1,8 м);
- Остаточный запас безопасности под ногами работника после остановки (не менее 1 м).
Если суммарный клиренс превышает расстояние до земли (например, при работе на высоте 3 метра двухметровый текстильный строп раскрыться не успеет — произойдет удар о землю), необходимо заменять строп на блокирующее устройство втягивающего типа.
Защитные комбинезоны для высотных работ
При выполнении монтажных, окрасочных и очистных операций на высоте привязь надевается поверх спецодежды. Она должна защищать от пыли, аэрозолей и грязи, не сковывая подвижность строп и лент.

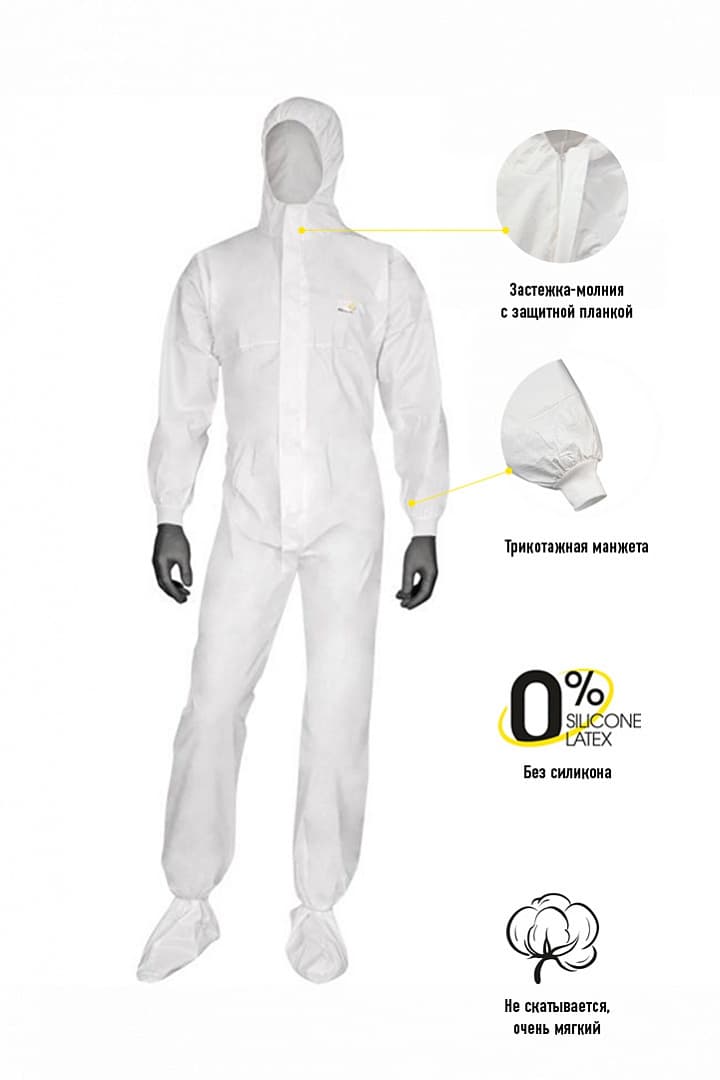

Комбинезоны для монтажных и высотных работ
Комбинезон Lakeland™ Safegard 76, синий
Размерный ряд: 5 позиций
Комбинезон Lakeland™ SafeGard 76, белый
Размерный ряд: 5 позиций
Осмотр перед каждым применением
Каждый комплект оборудования проверяется ответственным лицом периодически (не реже 1 раза в 12 месяцев), а также лично работником непосредственно перед подъемом на объект.
В ходе визуального и тактильного осмотра бракуются:
- Текстильные ленты: наличие надрывов, порезов по кромке, оплавлений от сварки, следов воздействия химических веществ, побелевших или истертых участков, нарушений целостности силовых швов (контрастная прошивка нитками должна быть абсолютно целой);
- Металлические детали (D-кольца, пряжки, карабины): следы коррозии, трещины, деформации, износ металла более 10% от первоначальной толщины профиля;
- Запорные механизмы карабинов: заклинивание муфты, отсутствие автоматической блокировки, неполное закрытие зева;
- Амортизаторы: раскрытие защитного чехла, разрыв индикаторных нитей или развертывание ленты;
- Маркировка: отсутствие или нечитаемость бирки с серийным номером, датой изготовления и знаком обращения ЕАС.
Снаряжение, испытавшее динамический рывок при реальном падении человека, немедленно изымается из эксплуатации, маркируется как непригодное и утилизируется, даже если внешние дефекты не видны.
Что проверить перед закупкой
Перед формированием заказа на предприятие снабженцу и инженеру по охране труда необходимо сверить спецификацию по следующим пунктам:
- Сертификация: обязательное соответствие ТР ТС 019/2011 на каждый отдельный элемент системы (привязи, стропы, соединители, блокирующие устройства).
- Условия эксплуатации: для сварщиков подбираются стропы из стального троса или огнестойких арамидных лент, для агрессивных сред — элементы из нержавеющей стали.
- Тип анкерного крепления: диаметр карабинов должен соответствовать профилю конструкций (малый зев 18–20 мм подходит для проушин, трубный зев 50–110 мм — для балок и лесов).
- Размерный ряд привязей: универсальные или ступенчатые размеры должны учитывать сезонность (ношение поверх толстой зимней спецодежды).
- Паспорт изделия: наличие эксплуатационной документации на русском языке с понятной инструкцией и отметками изготовителя.
Коротко
- Страховочная система требует обязательного наличия амортизатора рывка и нательной привязи с лямками; использование поясов без лямок для остановки падения запрещено.
- При расчете запаса высоты учитывайте длину стропа, ход срабатывания амортизатора, рост человека и обязательный метровый зазор безопасности до уровня земли или настила.
- Ежедневный предэксплуатационный контроль текстиля, швов и запирающих муфт карабинов — прямая обязанность исполнителя работ.
- Закупайте средства защиты строго с подтвержденным сертификатом ТР ТС 019/2011 под конкретный фактор падения на вашем производственном участке.
Частые вопросы
Чем отличается удерживающая привязь от страховочной?
Удерживающая привязь (пояс) предназначена только для позиционирования и ограничения доступа к опасной зоне, падение в ней не допускается. Страховочная привязь имеет плечевые и набедренные лямки, охватывает весь корпус и рассчитана на безопасное распределение динамического удара при срыве.
Зачем нужен строп с амортизатором?
Амортизатор гасит кинетическую энергию падения за счет разрыва текстильной ленты, снижая динамическую нагрузку на тело человека и анкерную точку до безопасного значения — не более 6 кН.
Как часто нужно списывать страховочную привязь?
Срок службы текстильных изделий устанавливается производителем в паспорте (обычно от 5 до 10 лет с даты выпуска). Изделие бракуется и списывается немедленно при обнаружении дефектов или после того, как оно выдержало остановку реального падения.
Что такое фактор падения при работе на высоте?
Фактор падения — это отношение глубины падения к исходной длине соединительного стропа. Самый опасный — фактор 2, когда анкерная точка находится на уровне ног работника, а путь свободного падения вдвое превышает длину стропа.
